Xi lanh là gì? Các loại xi lanh phổ biến trên thị trường hiện nay
1.Xi lanh là gì?
Xi lanh là nơi các piston di chuyển giúp truyền lực cho trục khủy vận hành. Trong cuộc sống và sản xuất ta gặp rất nhiều loại xi lanh. Tùy vào nguyên lý và ứng dụng mà người ta chọn loại xi lanh phù hợp. Trong bài viết hôm nay Kỹ Thuật Công Nghiệp Trường An sẽ giúp bạn đọc phân loại và giới thiệu các loại xi lanh phổ biến hiện nay
2. Phân loại xi lanh:
2.1) Xi lanh Động cơ đốt trong: Động cơ đốt trong là Động cơ nhiệt. Lực được tạo ra từ việc đốt cháy nhiên liệu trong ống xi lanh tạo áp suất đẩy quả piston di chuyển. Phổ biến động cơ đốt trong là các dạng động cơ chạy bằng Xăng, Dầu, thường gọi là: xi lanh động cơ Xăng và xi lanh động cơ Dầu
Ngày nay một số động cơ tiên tiến có thể chạy bằng các chất đốt như Cồn
2.2) Xi lanh động cơ đốt ngoài: Xi lanh động cơ đốt ngoài thường là các lại: Xi lanh thủy lực, xy lanh khí nén, xy lanh điện.
Xy lanh khí nén
Xi lanh khí nén là một thiết bị cơ học sử dụng sức mạnh của khí nén để tạo ra một lực trong chuyển động thẳng biến đổi đều. Nguyên lý hoạt động của nó là sự chuyển hóa năng lượng của khí nén thành động năng, làm cho piston của xi lanh dịch chuyển, từ đó chuyển động theo hướng mong muốn của người dùng đến thiết bị hoạt động.
- Cấu tạo: Cấu tạo của Xy lanh khí nén gồm các bộ phận chính như sau:
+ Thân trụ (barrel)
+ Piston
+ Trục piston (piston rod)
+ Lỗ cấp khí (cap-end port)
+ Lỗ thoát khí (rod-end port)
- Phân loại xi lanh khí nén:
Xi lanh khí nén được chia làm các loại như: xi lanh khí nén một chiều, xi lanh khí nén hai chiều, xi lanh ống lồng. (Tham khảo thông tin chi tiết về các loại xy lanh khí nén)
Bên cạnh những loại xy lanh khí nén phổ biến kể trên thì chúng ta không thể không nhắc tới những loại sau:
- Xi lanh khí đầu đệm
- Xi lanh khí quay
- Xi lanh không khí không thanh
- Xylanh tác động khí
- ….

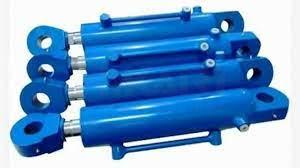

Xi lanh thủy lực
- Khái niệm
Xi lanh thủy lực (còn được gọi là động cơ thủy lực tuyến tính ) là một thiết bị truyền động cơ học được sử dụng để cung cấp 1 lực chuyển động thông qua chuyển đổi áp suất và lưu lượng thủy lực thành mô-men xoắn và chuyển góc (quay).
Xi lanh thủy lực hoạt động theo cơ chế: tại một thời điểm nhất định, sử dụng một chất lỏng không nén được để dịch chuyển lực đến một địa điểm khác. Tất cả lực mà xi lanh tạo ra đều nhờ vào chất lỏng thủy lực và thông thường chất lỏng được sử dụng là dầu nhớt.
- Đặc điểm cấu tạo
Xi lanh thủy lực có cấu tạo khá phức tạp, gồm rất nhiều bộ phận nhỏ.
- phân loại
Xy lanh thủy lực được phân chia đa dạng theo 3 nhóm chính, cụ thể:
- Phân chia theo kiểu xếp cán ly
- Xi lanh thủy lực cán đơn
- Xi lanh thủy lực nhiều tầng
- Phân loại theo chiều tác động
- Xi lanh thủy lực một chiều
- Xi lanh thủy lực hai chiều
- Phân theo kiểu hàn hoặc ghép
- Xi lanh thủy lực ghép gu-rông
- Xi lanh thủy lực kết cấu hàn

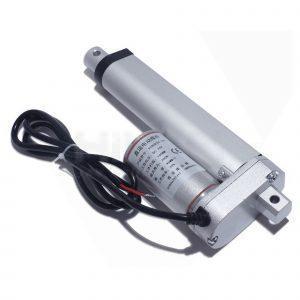

Xi lanh điện
Là loại xi lanh có cơ cấu dẫn động tuyến tính (loại cơ –điện) đơn giản là chỉ cần dây dẫn và nguồn điện. Cấu tạo xi lanh điện được sử dụng để chuyển đổi năng lượng điện thành mô-men xoắn. Một động cơ điện được kết nối với máy móc sẽ làm quay vít dẫn. Khi vít dẫn xoay, đai ốc di chuyển dọc theo trục của vít dẫn, hướng đi của đai ốc phụ tùy thuộc vào chiều quay của vít dẫn
Ưu điểm xi lanh điện
- Xi lanh điện là thiết bị truyền động điện cung cấp tín hiệu điều khiển chính xác nhất. Các thiết lập của thiết bị có thể mở rộng cho bất kì mục đích, có thể là yêu cầu về lực, độ yên tĩnh, sự trơn tru hay thậm chí là những công việc lặp đi lặp lại.
- Mô-tơ được dẫn động chỉ bằng hệ thống dây điện đơn giản
- Có thể được nối mạng và tái lập trình một cách nhanh chóng, cung cấp phản hồi ngay lập tức cho việc chuẩn đoán và bảo trì.
- Hiệu suất và độ chính xác cao
- Tiếng ồn nhỏ hơn rất nhiều so với thiết bị truyền động khí nén và thủy lực.
- Thân thiện với môi trường
- Các bộ bảo vệ an toàn luôn lắp sẵn trong mọi dòng sản phẩm. Đảm báo vận hành an toàn khi có sự cố quá tải.
Nhược điểm xi lanh điện
- Chi phí lắp đặt ban đầu của xi lanh điện cao hơn so với xi lanh động thủy lực và khí nén.
Xi lanh máy ép đùn

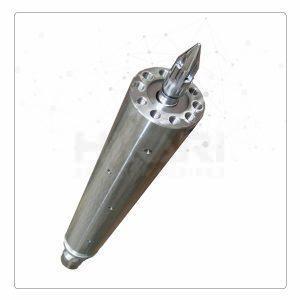

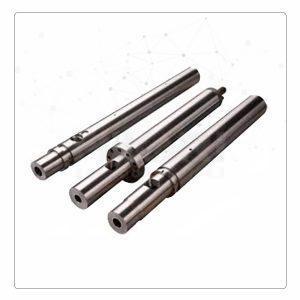

Xi lanh máy ép đùn (xi lanh dùng cho máy ép nhựa) hay còn gọi là barrel hay nòng cảo. Là loại xi lanh dùng trong việc ép đùn nhựa. Các loại xi lanh này có cấu tạo phức tạp hơn xi lanh thông thường.
- Vật liệu chế tạo xi lanh máy ép đùn thường là các loại thép hợp kim, chịu nhiệt và có cơ tính tốt
- Thông thường có độ dày trên 30 mm.
- Nhiệt độ làm việc của xi lanh lớn thông thường trên 200 độ C
- Có khả năng chịu sự mài mòn, ăn mòn đặc biệt khi ứng dụng trong sản xuất sản phẩm từ nhựa có hàm lượng thủy tinh cao.
So sánh xy lanh thủy lực và xy lanh khí nén cho máy ép nhựa:
- Áp suất làm việc: Hệ thống khí nén thường làm việc ở mức áp suất từ 4 bar đến khoảng 6 bar, có một số hệ thống lớn hơn sẽ tầm 8 bar. Hệ thống thủy lực thì có thể làm việc với áp suất lớn hơn nhiều 40 MPa.
Chính vì vậy mà hệ thống thủy lực sẽ đảm nhận những công việc năng nhọc, tần suất lớn hơn so với hệ thống khí với các ứng dụng nhỏ, vừa.
- Tính ứng dụng:
Với áp suất làm việc tốt hơn nên hệ thống thủy lực có tính ứng dụng rộng rãi hơn đặc biệt là với các hệ thống máy móc ngành sản xuất nhựa. Còn đối với hệ thống khí nén, với tính chất vệ sinh cao nên nó phù hợp để sử dụng cho các đầu việc nhẹ như sản xuất hàng tiêu dùng, thiết bị y tế, linh kiện máy móc,…

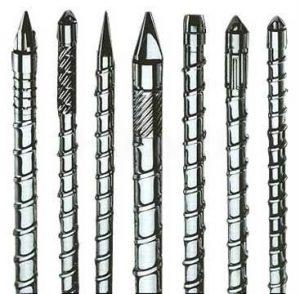

Hikari Việt Nam, cung cấp các loại xi lanh, trục vít cho máy móc công nghiệp, xi lanh dùng cho máy ép nhựa từ các thương hiệu uy tín:
- Dòng xi lanh chất lượng cao thương hiệu Watanabe (Nhật Bản)
- Dòng xi lanh kinh tế thương hiệu Gilkon (Trung Quốc)
